Компания Hualong Machinery Co., Ltd. провинции Фуцзянь является одним из ведущих производителей и поставщиков 5-осевых станков с ЧПУ для резки камня в Китае. Имея богатый опыт, мы тепло приветствуем вас купить современный 5-осевой станок для резки камня с ЧПУ, который можно приобрести на нашем заводе. Доступны качественные товары и разумные цены.

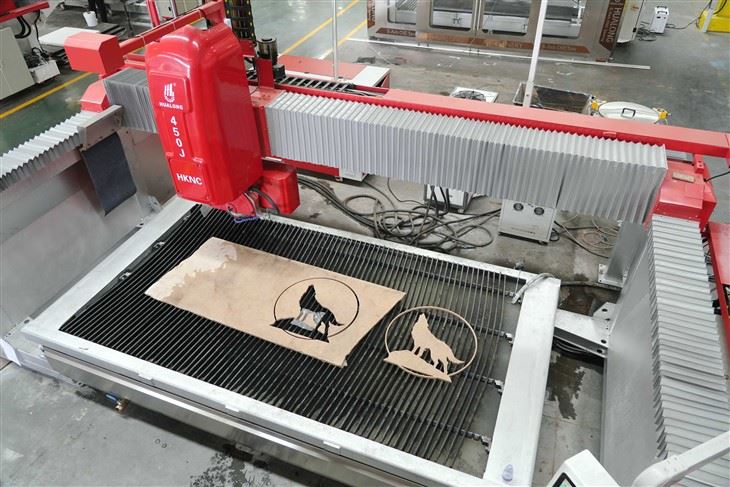

HKNC-450J — это система Sawjet, которая сочетает в себе 5-осевую распиловку с ЧПУ и 5-осевую гидроабразивную резку.
Стандартные прямые пропилы и калибровка могут выполняться непосредственно с помощью пильного полотна, а гидроабразивная резка используется для вырезов раковин, кривых, неправильных профилей и сложных узоров. Задачи, для которых раньше требовалось две отдельные машины, теперь могут быть объединены в один блок.
Для камнеобрабатывающих предприятий Sawjet предлагает больше, чем просто расширенные возможности; это снижает потребность в погрузочно-разгрузочных работах, устраняет необходимость переключения между машинами и экономит ценную производственную площадь.
HKNC-450J подходит для обработки таких материалов, как мрамор, гранит, искусственный кварц, известняк, керамика и спеченный камень. Общие области применения включают кухонные столешницы, туалетные столики для ванных комнат, вырезы под раковину, столешницы нестандартной формы, каменные вставки и архитектурные декоративные панели.
Зачем совмещать пильное полотно и гидроабразивную машину на одном станке?
В реальном производстве каждый метод резки имеет определенные преимущества.
Пильные полотна-хорошо подходят для длинных прямых резов и быстрого разрушения материала. Например, при разрезании большой плиты на несколько секций столешницы более прямым подходом является использование пильного полотна.
Однако если в столешнице необходимы вырезы под раковину, загнутые края, сложные контуры или замысловатая инкрустация, полагаться только на пильное полотно неудобно. В таких случаях система может перейти на гидроабразивную обработку.
HKNC-450J специально разработан для такого типа производственного процесса.
Пильное полотно позволяет выполнять быструю резку и стандартную резку, а гидроабразивная обработка позволяет обрабатывать сложные формы и замысловатые контуры.
Ключевые особенности:
5-осевое управление ЧПУ
HKNC-450J оснащен итальянской 5-осевой системой управления с ЧПУ ESA. Он координирует несколько осей движения одновременно, комбинируя вращение и наклон режущей головки для выполнения обработки под разными углами.
Режущая головка пилы поддерживает вращение на 0–360 градусов и наклон на 0–90 градусов, а головка водоструйной резки поддерживает вращение на 360 градусов и наклон до 60 градусов.
Этот станок обеспечивает большую гибкость, чем стандартные мостовые пилы с ПЛК, для заказов, требующих резки под углом, соединений под углом 45 градусов или сложной угловой обработки.
Отличительная разница между HKNC-450J и стандартными мостовыми пилами заключается в том, что и пила, и гидроабразивная машина используют одну и ту же платформу обработки.

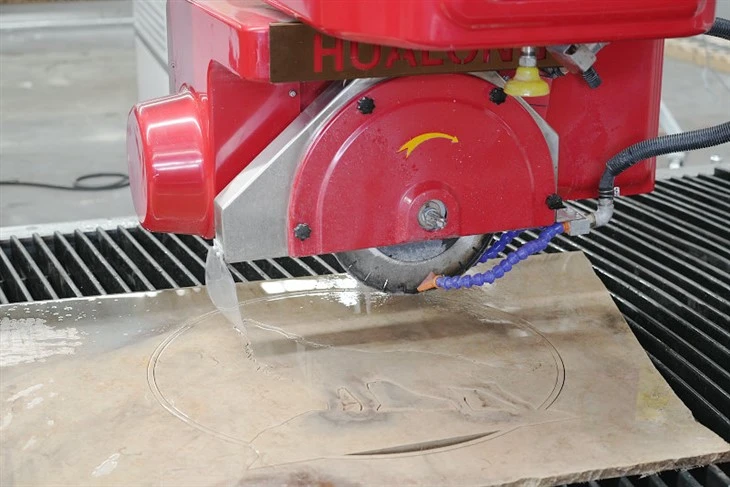

Отдельная плита может быть подвергнута первичной резке пильным полотном с последующей внутренней резкой и сложной контурной обработкой с использованием гидроабразивной резки, что устраняет необходимость перемещения материала на отдельный водоабразивный станок.
ЧПУ ESA + Pegasus CAD/CAM
В станке используется итальянская система управления ESA с ЧПУ и 21,5-дюймовый цветной сенсорный экран.
Программное обеспечение Pegasus CAD/CAM позволяет осуществлять графическое проектирование и подготовку к обработке, поддерживая импорт файлов САПР, таких как DXF.
Для простых задач резки также доступно ручное управление в соответствии с конкретными производственными потребностями.
Раскладка плит и использование материалов
Для камнеобрабатывающих заводов основная проблема часто выходит за рамки простой скорости резания; Ключевой вопрос: сколько именно готовой продукции можно получить из одной плиты?
HKNC-450J позволяет выполнять раскладку на основе фотографий плиты. Это позволяет стратегически размещать обрабатываемые детали, принимая во внимание как дефекты слябов, так и размеры изделия.
Дополнительная функция сопоставления вен
При использовании натуральных камней, таких как мрамор, направление прожилок на одной плите напрямую влияет на конечный эстетический результат. Функция сопоставления жилок особенно полезна для проектов, требующих выравнивания жилок, бесшовного сращивания или создания непрерывных рисунков жилок.
Сервосистема Яскава
Основные оси движения с ЧПУ используют серводвигатели и системы управления Yaskawa, интегрированные с компонентами трансмиссии, такими как линейные направляющие HIWIN.
Наклонный рабочий стол
Рабочий стол наклоняется на угол от 0 до 85 градусов. Большие каменные плиты тяжелые, что затрудняет ручную погрузку и разгрузку; наклонный рабочий стол облегчает процесс загрузки и разгрузки.
| Технические параметры | HKNC-450J | |
| Диаметр пильного полотна | Ø350–450 | мм |
| Размер рабочего стола | 4150 × 2250 | мм |
| Максимальная длина поперечной-резки | 3500 | мм |
| Максимальная ширина резки | 2000 | мм |
| Максимальная толщина пиления | 100 | мм |
| Максимальный ход подъема | 320 | мм |
| Мощность двигателя пилы | 26.4 | кВт |
| Абразивная гидроабразивная мощность | 37 | кВт |
| Общая мощность | 60.6 | кВт |
| Максимальное рабочее давление воды | 450 | МПа |
| Требуемое давление воды на входе | 0.4 | МПа |
| Точность резки | ±0.1 | мм |
| Размеры машины | 6000 × 3820 × 3200 | мм |
| Вес брутто | 10000 | кг |
| Окончательная конфигурация машины должна быть подтверждена в соответствии с материалом заказчика, производственными требованиями и выбранными опциями перед составлением предложения. | ||
Приложение:
Изготовление кухонной столешницы:
Сначала для выполнения основной части прямой-резки используется пильное полотно, а затем гидроабразивная резка для вырезания отверстий раковины, кривых или особых форм.
Этот рабочий процесс позволяет выполнять основные задачи резки на одной плите, сводя к минимуму необходимость повторной обработки материала.
Столешницы для ванной комнаты:
Хотя столешницы для ванных комнат, как правило, меньше, чем большие архитектурные плиты, они часто требуют вырезов под раковину, закругленных углов и уникальных профилей.
Пильное полотно выполняет первоначальную черновую резку, а гидроабразивная резка обрабатывает секции сложной формы.
Каменные вставки и узоры:
Для моделей, состоящих из разных цветов или материалов, гидроабразивная резка позволяет вырезать необходимые формы, которые затем собираются.
Этот метод обработки особенно хорошо-подходит для индивидуальных проектов.
Архитектурный камень:
Строительные проекты часто включают в себя не-стандартные размеры и уникальные углы.
5-осевая система резки снижает необходимость ручного перемещения и упрощает обработку сложных углов.
Керамика и спеченный камень:
Это оборудование также можно использовать для обработки изделий из керамики и спеченного камня, требующих нестандартных размеров, нестандартных профилей или внутренних вырезов.
Какова практическая польза для камнеобрабатывающего завода?
Покупатели часто сталкиваются с дилеммой: следует ли им покупать отдельные мостовые пилы и гидроабразивные станки или инвестировать в один Sawjet?
Хотя две отдельные машины, безусловно, позволяют каждой использовать свои сильные стороны, этот подход также влечет за собой увеличение требований к производственной площади, более высокие инвестиции в оборудование и более частую обработку каменных плит.
HKNC-450J позволяет выполнять быструю резку с помощью пильного полотна, в то время как гидроабразивная резка справляется с задачами, не подходящим для данного полотна. Эта установка уменьшает:
Необходимость транспортировки слябов между разными машинами
Повторяющееся позиционирование
Ручное перемещение между отдельными частями оборудования
Площадь помещения, занимаемая двумя автономными машинами
Необходимость переключения оборудования между стандартными и сложными работами по резке.
Что следует учитывать при покупке HKNC-450J?
При покупке Sawjet не следует ориентироваться исключительно на такие характеристики, как давление гидроабразивной резки (в МПа) или диаметр пильного полотна.
Прежде всего, обратите внимание на материал.
Характеристики обработки мрамора, гранита, искусственного кварца, керамики и спеченного камня различаются; фактическая конфигурация машины должна быть адаптирована к конкретным обрабатываемым материалам.
Во-вторых, обратите внимание на тип продукта.
Если ваша фабрика в основном обрабатывает стандартные-столешницы с прямыми краями, компонент пильного полотна, скорее всего, будет использоваться чаще.
Однако, если ваши заказы включают значительное количество вырезов для раковины, кривых, сложных форм, инкрустаций или нестандартных архитектурных элементов, ценность гидроабразивного компонента становится гораздо более очевидной.
Еще один фактор, который часто упускают из виду, — это-послепродажное обслуживание.
Для оборудования с ЧПУ такие аспекты, как установка, ввод в эксплуатацию, обучение операторов, удаленная техническая поддержка и наличие запасных частей, напрямую влияют на ваши будущие производственные операции.
